上海吉邁閥門制造有限公司主要生產≦高真空隔膜閥GM≧也是國內隔膜閥生產商之一。公司創建以來，始終致力于閥門的科技管理和不斷創新，使企業走上了良性循環的規模化經營之路，擁有了一支專業的閥門設計和技術研發隊伍，形成了一套完整的生產管理、質量管理、營銷管理和服務管理體系。
產品概述：

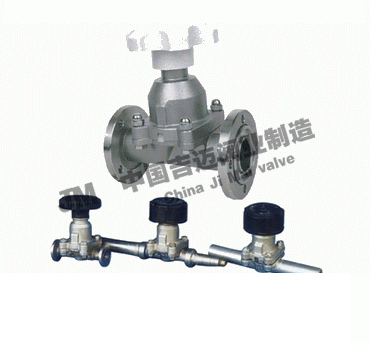

GM型系列高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。
GM型系列高真空隔膜閥適用的工作介質為空氣及非腐蝕性氣體。
主要技術性能
|
適用范圍(Pa)
|
105～1.3x10-4
|
|
閥門漏率(Pa.L/S)
|
≤1.3x10-4
|
|
介質溫度（℃）
|
-25～+80(密封材料為丁腈橡膠)
-30～+150(密封材料為氟橡膠)
|
|
安裝位置
|
任意
|
(圖一)活套法蘭連接及外形尺寸
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
ΦW
|
H
|
L
|
n-ΦC
|
法蘭標準
|
|
GM-10
|
10
|
46
|
36
|
55
|
75
|
75
|
4-Φ6
|
JB919
|
|
GM-25
|
25
|
70
|
55
|
90
|
115
|
120
|
4-Φ7
|
GB/T6070
|
|
GM-40
|
40
|
100
|
80
|
100
|
132
|
150
|
4-Φ9
|
|
GM-50
|
50
|
110
|
90
|
100
|
157
|
180
|
4-Φ9
|
(圖二)快卸法蘭(KF)連接及外形尺寸
|
型號
|
通徑(DN)
|
ΦD
|
ΦB
|
ΦW
|
H
|
L
|
法蘭標準
|
|
GM-10/KF
|
10
|
30
|
12.2
|
55
|
75
|
75
|
GB4892
|
|
GM-25/KF
|
25
|
40
|
26.2
|
90
|
115
|
100
|
|
GM-40/KF
|
40
|
55
|
41.2
|
100
|
132
|
150
|
|
GM-50/KF
|
50
|
75
|
52.2
|
100
|
157
|
180
|
/
|
(圖三)焊接式連接及外形尺寸
|
型號
|
通徑(DN)
|
ΦD
|
ΦW
|
H
|
L
|
|
GM-10-H(Ⅰ)
|
10
|
19
|
55
|
75
|
150
|
|
GM-25H(Ⅰ)
|
25
|
32
|
90
|
115
|
200
|
|
GM-40H(Ⅰ)
|
40
|
45
|
100
|
132
|
240
|
|
GM-50H(Ⅰ)
|
50
|
57
|
100
|
157
|
240
|
|
GM-10H(Ⅱ)
|
10
|
9
|
55
|
75
|
150
|
|
GM-25H(Ⅱ)
|
25
|
19
|
90
|
115
|
200
|
注：Ⅰ型為兩端焊接；Ⅱ型為一端焊接，另一端插入
專業制造、專業服務、為您創造更多價值!
吉邁閥門致力于滿足用戶的期望，不斷提升服務質量，精益求精，“真誠的服務”是永恒的主題，嚴格按照ISO9001-2000質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的一條龍運行.加強與用戶溝通，竭誠為廣大新老客戶提供優質的產品，至善至美服務.
特此我廠做出如下承諾：
產品標準：
產品嚴格按中國GB、HG標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準.
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答.
售中服務:
1.守信合同，保證及時供貨，隨時保持與客戶聯系.
2.對特殊或復雜的產品，我廠安排介紹人員對用戶進行產品使用、故障排除、調試及維修進行培訓和指導.
售后服務：
- 產品質保期為自簽訂合同生效起12個月，實行“三包”服務，（包退、包換、包修）.
- 產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等各方面的反饋.
- 對用戶投訴質量問題，快速做出反應，售后服務人員在24-36小時（省外48小時）趕赴現場.
- 對售后服務，要求用戶填寫服務后的質量反饋信息表，并做出鑒定意見，一邊提供的服務質量.
